Dàn ngưng bay hơi

I, Dàn ngưng bay hơi là gì ( (Evaporative condenser) :

Dàn ngưng bay hơi là một dòng thiết bị ngưng tụ kiểu bay hơi có khả năng và hiệu suất ngưng tụ đạt hiệu quả rất cao.

Dàn ngưng bay hơi có tên tiếng Anh là Evaporative condenser

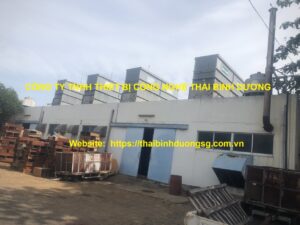

II, Dàn ngưng bay hơi và hiệu quả của dàn ngưng bay hơi :

Dàn ngưng bay hơi có tính năng tiết kiệm năng lượng rất tốt, tiết kiệm lượng nước sử dụng và được thiết kế để tối ưu tính thân thiện với môi trường sống.

Dàn ngưng bay hơi có vai trò quan trọng mỗi hệ thống làm lạnh là một chi tiết không thể thiếu đối với mỗi hệ thống làm lạnh như: hệ thống điều hòa cục bộ, công nghiệp, kho lạnh, máy sấy lạnh…

Dàn ngưng bay hơi là một thiết bị không thể thiếu trong một Hệ thống lạnh Chiller.

Công dụng chính của Dàn ngưng (Condenser) là giải nhiệt làm lạnh.

Môi chất lạnh sau khi nén chúng lên nhiệt độ và áp suất cao.

Hiệu suất giải nhiệt của dàn ngưng bay hơi đóng vai trò rất quan trọng đến hiệu suất Làm Lạnh của Hệ thống lạnh Chiller.

Dàn ngưng bay hơi thường được tích hợp với các loại thiết bị ngưng tụ khác tạo thành dạng tuần hoàn đồng thời trong nhà máy để cấu thành một tập hợp thống nhất và hoạt động hiệu quả nhưng thiết kế vẫn nhỏ gọn và ít chiếm diện tích.

Nó có thể mang lại sự cung cấp hiệu quả nhưng vẫn có thể tiết kiệm mức sử dụng nước đến 30% -50% cho hệ thống.

Dễ dàng nhận thấy về lâu dài, đây là một khoản tiết kiệm rất ích lợi cho các doanh nghiệp.

Đồng thời máy dàn ngưng bay hơi cũng giúp cho hệ thống tiết kiệm tiêu hao nhiên liệu điện đến 10% -20% so với những dàn ngưng tụ khác.

Điểm đặc biệt ở dàn ngưng bay hơi đó là có một thiết kế nhỏ gọn và chỉ cần sử dụng một diện tích nhỏ.

Hệ thống này rất đơn giản và dễ dàng để vận hành ,bảo dưỡng,bảo trì.

Dàn ngưng bay hơi có nguyên lý hoạt động chính là sử dụng nguyên lý sự bay hơi – ngưng tụ của nước để ứng dụng làm phương thức tạo nên sự trao đổi nhiệt chính yếu cho máy.

III, Cấu tạo của dàn ngưng bay hơi :

Trên hình là cấu tạo của dàn ngưng bay hơi :

Dàn ngưng gồm một cụm ống trao đổi nhiệt ống thép áp lực C20.

Kích cỡ ống thường được sử dụng là F38x3,5; F49x3,5 và F57x3,5.

Toàn bộ cụm ống được đặt trên khung thép U vững chắc.

Phía dưới là bể nước tuần hoàn để giải nhiệt.

Phía trên là dàn phun nước, bộ chắn nước và quạt hút gió.

Để chống ăn mòn, các ống trao đổi nhiệt được nhúng kẽm nóng bề mặt bên ngoài.

IV, Dàn ngưng bay hơi và nguyên lý hoạt động :

Hơi môi chất lạnh đi vào ống góp hơi ở phía trên vào dàn ống trao đổi nhiệt và ngưng tụ rồi chảy về bình chứa cao áp ở phía dưới. Thiết bị được làm mát nhờ hệ thống nước phun từ các vòi phun được phân bố đều ở ngay phía trên cụm ống trao đổi nhiệt.

Nước sau khi trao đổi nhiệt với môi chất lạnh, nóng lên và được giải nhiệt nhờ không khí chuyển động cưỡng bức ngược lại từ dưới lên, do vậy nhiệt độ của nước hầu như không đổi. Toàn bộ nhiệt ngưng của môi chất đã được không khí mang thải ra ngoài. Không khí chuyển động cưỡng bức nhờ các quạt đặt phía trên (quạt hút) hoặc phía dưới (quạt thổi).

Nước bổ sung được cấp hoàn toàn tự động nhờ van phao.

Đặt quạt phía dưới (quạt thổi), thì trong quá trình làm việc không sợ quạt bị nước làm ướt.

Trong khi đặt phía trên (quạt hút) dễ bị nước cuốn theo làm ướt và giảm tuổi thọ.

Tuy nhiên đặt phía trên gọn và dễ chế tạo hơn nên thường được sử dụng.

Trong quá trình trao đổi nhiệt một lượng khá lớn nước bốc hơi và bị cuốn theo không khí.

Do vậy phải thường xuyên cấp nước bổ sung cho bể.

Phương pháp cấp nước là hoàn toàn tự động nhờ van phao.

Bộ chắn nước có tác dụng chắn các giọt nước bị cuốn theo không khí ra ngoài.

Nhờ vậy tiết kiệm nước và tránh làm ướt quạt.

Bộ chắn nước được làm bằng tôn mỏng và được gập theo đường dích dắc.

Không khí khi qua bộ chắn va đập vào các tấm chắn .

Đồng thời rẽ dòng liên tục nên các hạt nước mất quá tính và rơi xuống lại phía dưới.

Sau khi tuần hoàn khoảng 2/3 dàn ống trao đổi nhiệt, một phần lớn gas đã được hoá lỏng, để nâng cao hiệu quả trao đổi nhiệt cần tách lượng lỏng này trước, giải phóng bề mặt trao đổi nhiệt phía sau cho lượng hơi chưa ngưng còn lại. Vì vậy ở vị trí này người ta bố trí ống góp lỏng trung gian, để gom dịch lỏng cho chảy thẳng về ống góp lỏng phía dưới và trực tiếp ra bình chứa, phần hơi còn lại tiếp tục luân chuyển theo 1/3 cụm ống còn lại.
